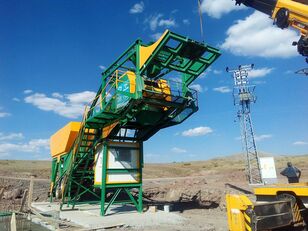

جديد ماكينة صناعة الخرسانة Plusmix 120M3/H MOBİLE BATCHING PLANT-BETONYY ZAVOD-CENTRALE A BETON

PDF
هل أنت مهتم بالإعلان؟
الاتصال بالبائع
1/5
€ 122000
السعر بدون ضريبة القيمة المضافة
≈ $ 131600
€ 143960
بما في ذلك سعر الضريبة على القيمة المضافة
الاتصال بالبائع
الماركة Plusmix
الموديل 120M3/H MOBİLE BATCHING PLANT-BETONYY ZAVOD-CENTRALE A BETON
الفئة ماكينة صناعة الخرسانة
سنة التصنيع 2020
الموقع تركيا
تاريخ النشر Mar 29, 2020
Autoline ID UJ17964
PDF
حالة المركبة
حالة المركبة جديد
الطلاء بالدهانات المميزة
معلومات إضافية: الإنكليزية التركية
1- Aggregate Bunker and weighing belt conveyor : 1 ea
Capacity : 4x30m3 = 120m3
Bunker discharge chute covers : 4 ea/compartment
Sand compartment : 2
Vibrator for each sand compartment : 1ea, OZB 200/3
Pneumatic cylinders : TEKMAK-FMS
Pneumatic valves : SEMAKMATIC – ITALY
FRY Conditioner : SEMAKMATIC – ITALY
Weighing belt conveyor : 1 ea
Loadcells : 4 x 5000kg, KELLY
Conveyor belt : BANTSAN
Size of the belt : 1000 mm x 14.000 mm
Motor –gearbox : 11kW, 1500 pm, GAMAK--DİŞSAN
Emergency stop button : 1 ea
Bearings : SNH series with lubrication grease nipple
Drums : covered with 10mm rubber
Bearings of rollers : standard SKF or ORS
Scraper : V-type, with counterweighs
Vibrators of weighing bunker : OZB 300/3
2- Aggregates transfer belt conveyor : 1 ea
Size of the belt : 1000 mm x 16.420 mm
Conveyor belt : DERBY-BANDSAN
Motor –gearbox : 30kW, 1500 pm, GAMAK--DİŞSAN
Belt slide switch : 4 ea
Belt safety switch : 2 ea
Belt breakage sensor : 1 ea
Emergency stop button : 1 ea
Bearings : SNH series with lubrication grease nipple
Drums : covered with 10mm rubber
Bearings of rollers : standard SKF or ORS
Scraper : V-type, with counterweighs

3 – Main frame
Main frame and steel structure manufactured using high quality steel and workmanship as per ISO9001, CE norms andother applicable international standards and provides height from 4100mm to 4250mm. With an average width of 5000mm, main frame provides easy maneuvering and filling of truck mixers, and easy use of it. Main frame is installed with platform, handrails and stairs.

3.1-Cement weighing bunker : 1 ea
Weighing capacity : 2000kg
Loadcells : 3 x 1000kg, KELLY
Valves : BV1FS300NN D=300mm
Driver : ACP13, Pneumatic actuator
Vibrator : 1ea, OZB 100/3

3.2-Water weighing bunker : 1 ea
Weighing capacity : 1000L
Valves : BV1FS250NN – D= 250mm
Driver : ACP13, Pneumatic actuator
Loadcells : 2x1000kg, KELLY

3.3-Additives weighing bunker : 1 ea
Capacity : 50 kg
Loadcells : 1 ea, 100kg, KELLY
Valves : 1 ½ ’’

3.4-Compressed air installations : 1 ea
Brand : AKKOMP
Air tank : 1850L/min flow and 1000L
Working pressure : 8.5 bar
Motor power : 7.5kW

4 – Mixer - Twinshaft : 1 ea
Origin : PLUSMİX/TURKEY
Model : PLS TWN 4500-3000
Brand : PLUSMİX / Twinshaft
Type : 4500 / 3000
Loading capacity : 4500L
Compacted fresh concrete : 3000L
Motor-gearbox : 2x55 kW, GAMAK – ERMAKSAN
Voltage : 380V-50 Hz
Discharge cover cylinder - brand and type : PLUSMİX, hydraulic
Discharge covers : 1 ea
Central lubrication system : ILC automatic central lubrication
Mixer base wear plates : ST - 52
Mixer side wall wear plates : Ni- hard, special hard-cast
Mixer mixing arms : Ni- hard, special hard-cast
Mixer discharge system : Hydraulic
Mixer safety system : Safety switch of service cover
: Emergency stop button
: Digital mixer control system (with an alarm)
Availability to follow the automatic lubrication system on the PC. Water dispenser

5 .Automation System and Control Panel
PLUSMİX brand concrete power plant automation systems are used in PLUSMIX concrete power plants. All system control is provided by Kartal or lion (display control panel ) designed by Turkish engineers. The PLC modules used in system control operate only as interfaces. The indicators used in weight measurement are high-tech and small-size, fast, responsive and accurate. The key materials used in the MCC control panel are SIEMENS brand. All control cables on the control panel are labeled on the ports. In this way, fault detection and monitoring can be done more easily.
Concrete production is completely automated through the computer. If necessary, the system can be interfered with using a mouse from the SCADA screen. The system in the SCADA program can be designed according to the characteristics and type of the official plant.
In addition to fast and reliable operation of the BETOSYSTEM SCADA program, it is also possible to access statistical and detailed production information. All reports made on the basis of the most preferred detailed production, prescription, customer, carrier and material can be obtained in detail from the computer screen or printer within the desired date range. In addition, if desired, the report can be designed with a custom reporting option. Our automation system guarantees accurate and accurate production as well as continuous and reliable operation with all high quality equipment.

SCADA PROGRAM
Computerized control system and control (SCADA) system
PLUSMİX; concrete production SCADA program ( Beto system ) is a process control program specially developed for concrete plants because the indicator, PLC, is a much faster communication between PC. The EAGLE indicator and control device, which is developed only for concrete plants, contains all the equipment required for the control of the plant. With its electronic buttons and Universal visualizations on Eagle, it provides ease of use to all operators around the world. All production is monitored visually through SCADA program, intervene if necessary, order, recipe, parameters, inventory acceptance, failure tracking and reporting details of the production can be taken. It is extremely easy to use and can be monitored remotely if desired. All the records of the production can be transferred to a specified PC continuously.



6 – Command cabin : 1 ea
Size : 2200 mm x 1500 mm x 2500 mm
Air conditioner : 1 ea
Outer surface : painted and galvanized steel plates
Inner surface : 12mm, wooden plate
Isolation : side walls - hard polystyrene
Windows : PVC
Note: Electrical wiring, sockets and switches are included in the cabin.
1- Agrega Bunkeri ve Tartı Bandı : 1 Adet
Kapasite : 120 m3 4x30 m3
Bunker boşaltma kapak sayısı ve adet : Her gözde 4 adet
Kum gözü yeri ve adeti : 2
Kum gözü vibratör marka ve sayısı : 4 Adet OZB-WAM 200/3
Pnomatik piston marka ve adet :TEKMAK-FMS (16 adet)
Pnomatik Valf Marka : SEMAKMATIC – ITALY
FRY Şartlandırıcı : SEMAKMATIC – ITALY

Tartım Bandı : 1 Adet
Loadcell adet , kapasite, marka : 4 x 5000 kg KELLY
Konveyör Bant marka : BANDSAN
Bant ölçüleri : 1000 mm x 14000 mm
Motor –redüktör marka : 11 kw 1500 devir GAMAK-DİŞSAN DG2 - 250
Bant Kaydı Şalteri : 4 adet
Bant emniyet şalteri : 2 adet
Bant Koptu Sensörü : 1 adet
Acil Stop Butonu : 1 adet
Rulman Yatakları : SNH serisi üzerinden yağlama gresörlüğü
Tamburlar : 10 mm kauçuk kaplı
Rulo Rulmanları : standart SKF veya ORS
Silgi : Ağırlıkları ile beraber V tipi
Tartım Bunkeri Vibratörü : OZB-WAM 300/3

2 – Agrega Transfer Bandı : 1 adet
Bant Ölçüleri : 1000 mm x 17860 mm
Bant marka : DERBY-BANDSAN
Motor Redüktör Marka : 30kw 1500 dev/dak. GAMAK DİŞSAN
Bant Üzeri Kapatma : Yarı kapalı (galvaniz sacla)
Yürüme yolu : Tek taraflı
Bant Kaydı Şalteri : 4 adet
Bant Emniyet Şalteri : 2 adet
Bant Koptu Sensörü : 1 adet
Tambur yatak rulmanları : SNH serisi üzerinde yağlama glasörlüğü
Rulo Rulmanları : Standart SKF veya ORS

3 – Taşıyıcı Konstrüksiyon
4100 mm den 4250 mm ye kadar yükseklikle imal edilen ana şase ve çelik konstrüksiyon yüksek kalite çelik donatı ve işçilik ile imal edilmiş olup ISO 9001 ve CE normlarında uluslar arası standartlara uygundur. Ortalama 5.000 mm genişliği ile transmikser yanaşma ve doldurmada büyük kolay sağlamakla beraber kolay bir kullanım sunmaktadır. Ana taşıyıcı şasede platform korkuluk ve merdiven mevcuttur.

3.2-Çimento Tartı Bunkeri : 1 adet
Tartı Kapasitesi : 2000 kg
Loadcell : 3 x 1000 kg KELLY
Klape : BV1FS300NN ÇAP: 300
Sürücü : ACP13 PNOMATİK AKTUATÖR
Vibratör : 1 Adet OZB 100/3

3.3-Su Tartı Bunkeri : 1 Adet
Tartı Kapasitesi : 1000 Lt.
Klape : BV1FS250NN – ÇAP: 250
Sürücü : ACP13 PNOMATİK AKTUATÖR
Loadcell : 2 adet x 1000 kg KELLY

3.4-Katkı Bunkeri : 2 adet
Kapasite : 50 kg
Loadcell : 1 ADET x 100 kg KELLY
Klape : 1 ½ ’’ TORK

3.5-Basınçlı Hava Tesisatı : 1 Adet
Marka : AKKOMP
Hava tankı basınç ve hacmi : 1850 lt./ dak debili ve 1000 lt. hacimli
Çalışma Basıncı : 8.5 bar
Motor Gücü : 7.5 kw

3.6-Su Tesisatı :1 takım Santral üstü boru tesisatı pnomatik klape dahil. Hidrofor (50 m3/h )ve su pompası ve santral şasesine kadar olan su tesisatı alıcıya aittir.

4 – Karıştırıcı Mikser : 1 adet
Menşei : TÜRKİYE
Marka : PLUSMİX / Çift milli tip mikser
Tip : 4500 / 3000
Yükleme Kapasitesi : 4500 lt.
Sıkıştırılmış Beton Kapasitesi : 3000 lt.
Motor Redüktör Gücü : GAMAK – ERMAKSAN 55 Kw x 2
Boşaltma Kapak Sayısı : 1 adet
Merkezi Yağlama markası : ILC-ALLFETT
Mikser Taban Aşınmazları : 14-16 mangan döküm
Mikser İç duvarlar (aşınma plakası) : Ni- hard özel sert döküm
Mikser karıştırıcı kol malzemeleri : Ni- hard özel sert döküm
Mikser boşaltım Sistemi : HİDROLİK
Mikser Emniyet ve Güvenlik Sistemi : Bakım Kapağı Emniyet sivici, Acil Stop Butonu
Digital Mikser kontrol sistemi (alarmlı) , Otomatik yağlama sistemini pc üzerinde izleyebilme özelliği, Su Dağıtıcı

TEMEL OTOMASYON SİSTEMİ
- Santral otomasyonu tam otomatik olarak kumanda paneli üzerindeki dokunmatik ekrandan çalışmaktadır.
- Kumanda ve kontrol işlemleri PLC ile gerçekleştirilir.İleri seviye PLC programları ve hata kontrol algoritmaları ile maksimum kapasitede oldukça yüksek tartı ve dozaj hassasiyetleri elde edilir.
- MCC ve kumanda panosu ağır çalışma şartlarına dayanıklı olarak imal edilir ve her türlü elektriksel koruma tedbirleri alınır.
- Operatör panel ekranından her türlü parametre ayarı, reçeteleme ve kalibrasyon işlemleri yapılabilir; üretim ve arıza bilgileri alınabilir.
- Işıklı mimik diyagram üzerinden manuel ve otomatik çalışma yapılabilir.Panel üzerindeki dijital göstergelerden akım ve gerilim değerleri izlenebilir.
- Operatörün eğitimi için hızlı ve güvenli, gerçek zamanlı simulasyonlar.
- Hertürlü parametrenin düzenlenmesi, alınması ve kalibrasyon işlemleri operatör panelindeki ekrandan yapılabilmektedir; üretim ve hata iletisi alınabilmektedir.

BİLGİSAYARLA KUMANDA VE KONTROL (SCADA) SİSTEMİ
- Notebook (yazılım paketi ile birlikte), yazıcı, kesintisiz güç kaynağı ve SCADA yazılım paketi ile, bütün kumanda ve kontrol işlemleri, her türlü raporlamalar, arıza indikasyonları v.b. bilgisayar ekranından ve animasyon desteği ile yapılır.
- İstenen sayıda reçete hazırlanabilir, müşteri, araç bilgileri girilebilir ve en az bir yıl geriye dönük üretim bilgileri alınabilir.
- Internet / intranet vasıtasıyla uzaktan bakım ve müdahale. Üretim parametrelerinin laboratuvar, idari merkez ağı veya operatör vb. tarafından ayarlanabilmesi ve görüntülenebilmesi. Her yerden erişim ofis, şube, genel merkez vb. gibi.

6 – Kumanda Kabini : 1 adet
Ebat : 2400 mm x 2200 mm x 2500 mm
Dış yüzey : boyalı galvaniz sac
İç yüzey : 12 mm suntalam
İzolasyon : yan duvar sert köpük polistren ,tavan cam yünlü
Pencereler : PVC sistem
Not: Kabin içinde elektrik tesisatı ile beraber priz ve anahtar mevcuttur.
